日本进口TML东京测器通用应变片FRAB-5-11-5LJBT-F技术参数

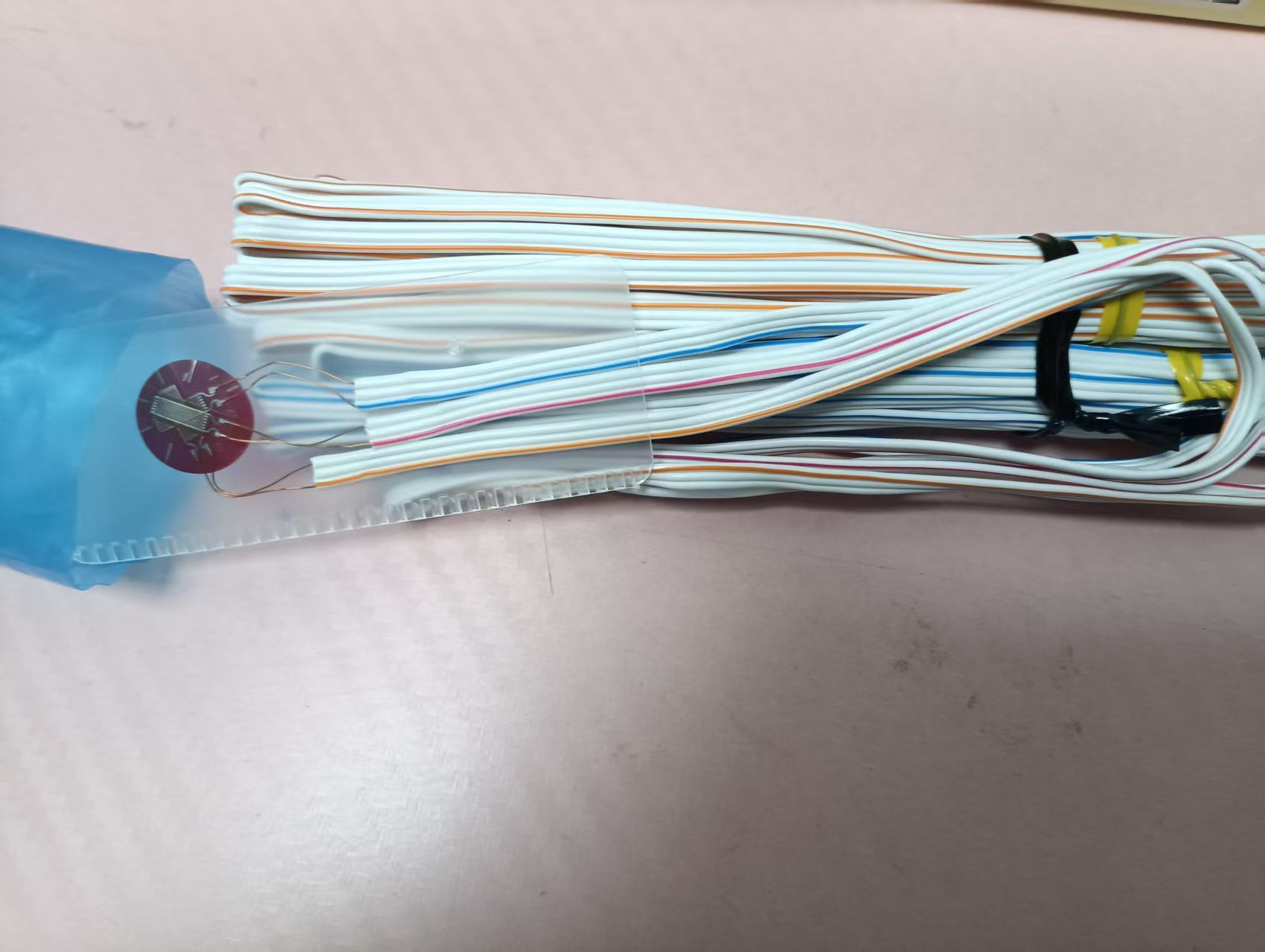

TML 东京测器 FRAB-5-11-5LJBT-F 是一款三轴（应变花）通用箔式应变片，属于 GOBLET 系列

核心特点是预接 5 米引线、适用于软钢等材料的温度补偿，并符合 CE/RoHS 环保标准。

参数项具体规格

应变片类型三轴应变花（0°/45°/90° 叠层型）

标距 (Gauge Length)5 mm

标距宽度1.9 mm

基底直径φ12 mm

电阻值120 Ω

温度补偿代号11（匹配线膨胀系数约 11×10⁻⁶/℃，适用于软钢）

引线规格3 线平行乙烯基线，长 5 米（-5LJBT-F）

引线耐温范围-20 ~ +80℃

工作温度范围-196 ~ +150℃

温度补偿范围+10 ~ +100℃

应变极限约 5%（50000×10⁻⁶ 应变）

疲劳寿命1×10⁶ 次（±1500×10⁻⁶ 应变）

敏感栅材料铜镍合金箔

基底材料特种塑料（厚度约 0.03mm）

适用粘合剂CN、P-2、EB-2

产品特点与优势

三轴应力分析能力：0°/45°/90° 三个测量栅集成于同一基底，一次粘贴即可获取平面应力状态下的主应变大小与方向，避免多次粘贴带来的角度误差和位置偏差。

预接引线，即贴即用：出厂已焊接 5 米 3 线引线，省去用户自行焊接导线的环节，降低了细导线焊接的操作难度和虚焊风险，适合现场测试或批量布片场景。

温度自补偿设计：代号“11"针对软钢（线膨胀系数约 11ppm/℃）进行温度补偿，在 +10~+100℃ 范围内可有效抑制因温度变化产生的虚假应变，提升常温至中温区间的测量准确性。

环保合规：GOBLET 系列采用无铅焊料，符合 RoHS 指令并带有 CE 标志，满足出口设备或环保要求严格的项目的准入条件。

宽工作温度适应：虽然补偿范围有限，但应变片本体可在 -196℃ 至 +150℃ 的宽区间内正常工作，覆盖从低温工程到一般高温场景的测试需求。

应用案例

该型号因其三轴结构和软钢适配性，典型应用集中在需要平面应力分析的金属结构测试中：

钢结构与机械部件应力分析：粘贴于软钢制成的梁、柱、板件表面，测量复杂受力状态下的主应力方向，用于验证有限元分析结果或评估结构安全性。

压力容器与管道监测：在化工或能源设备的筒体、封头部位布片，监测内压作用下的平面应力分布，评估局部应力集中情况。

疲劳与振动测试：利用其 1×10⁶ 次的疲劳寿命，用于承受交变载荷的机械部件（如旋转轴、连杆）的动态应变采集，配合应变仪分析应力谱。

玻璃/陶瓷基材测试：同系列 FRAB 型号也标明适用于玻璃和陶瓷材料，可用于这类脆性材料表面的应变测量与强度研究。
