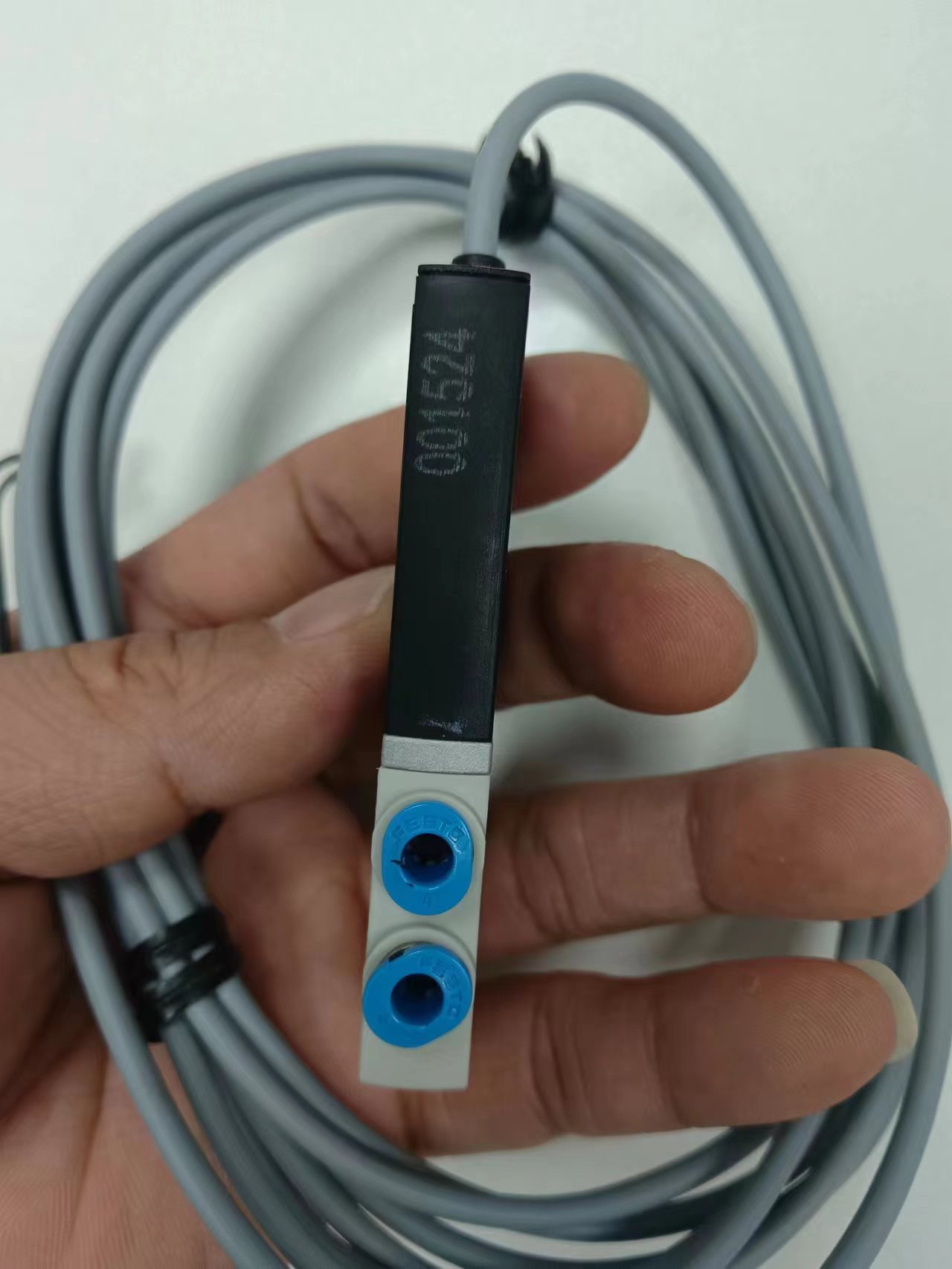

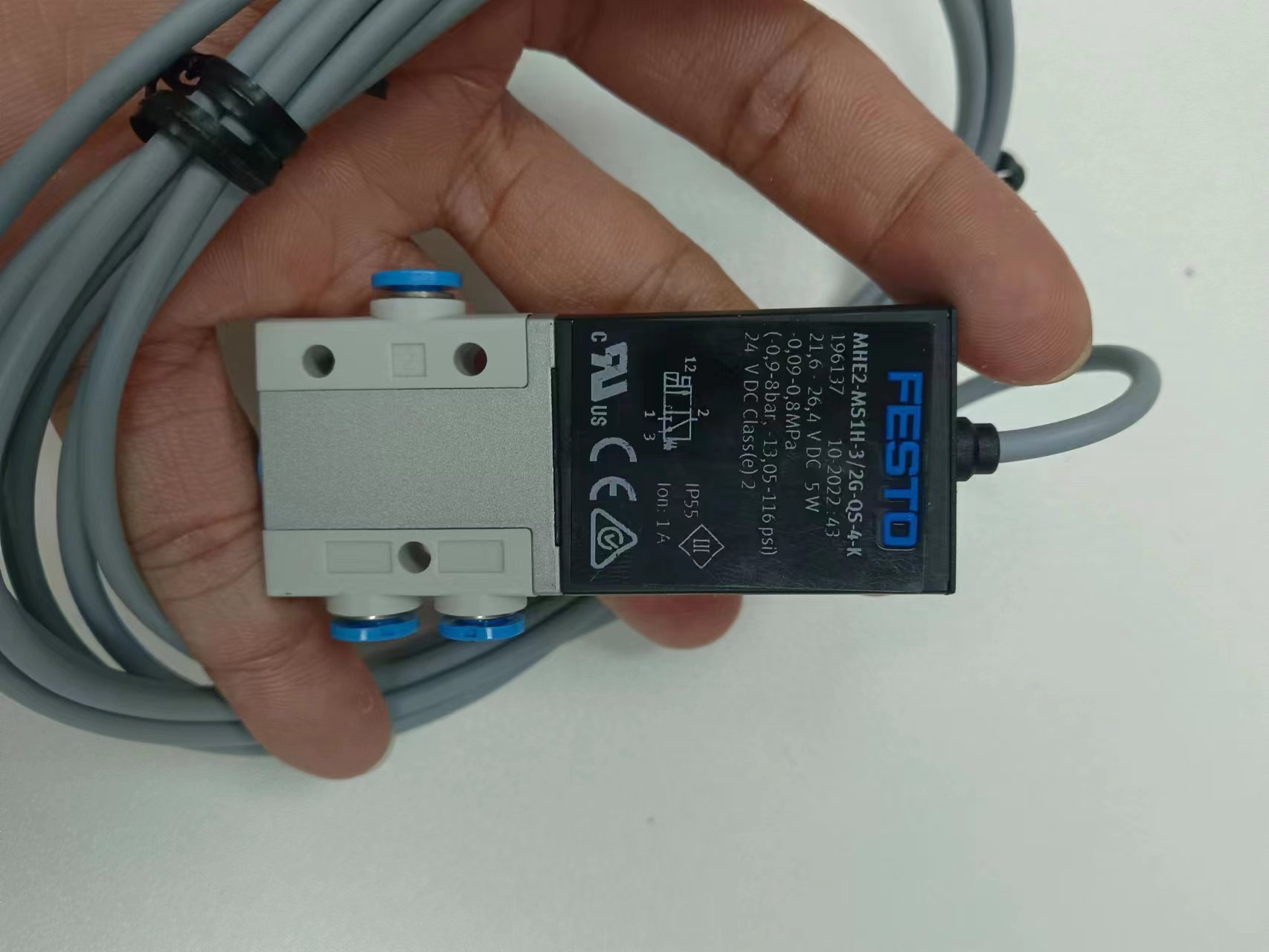

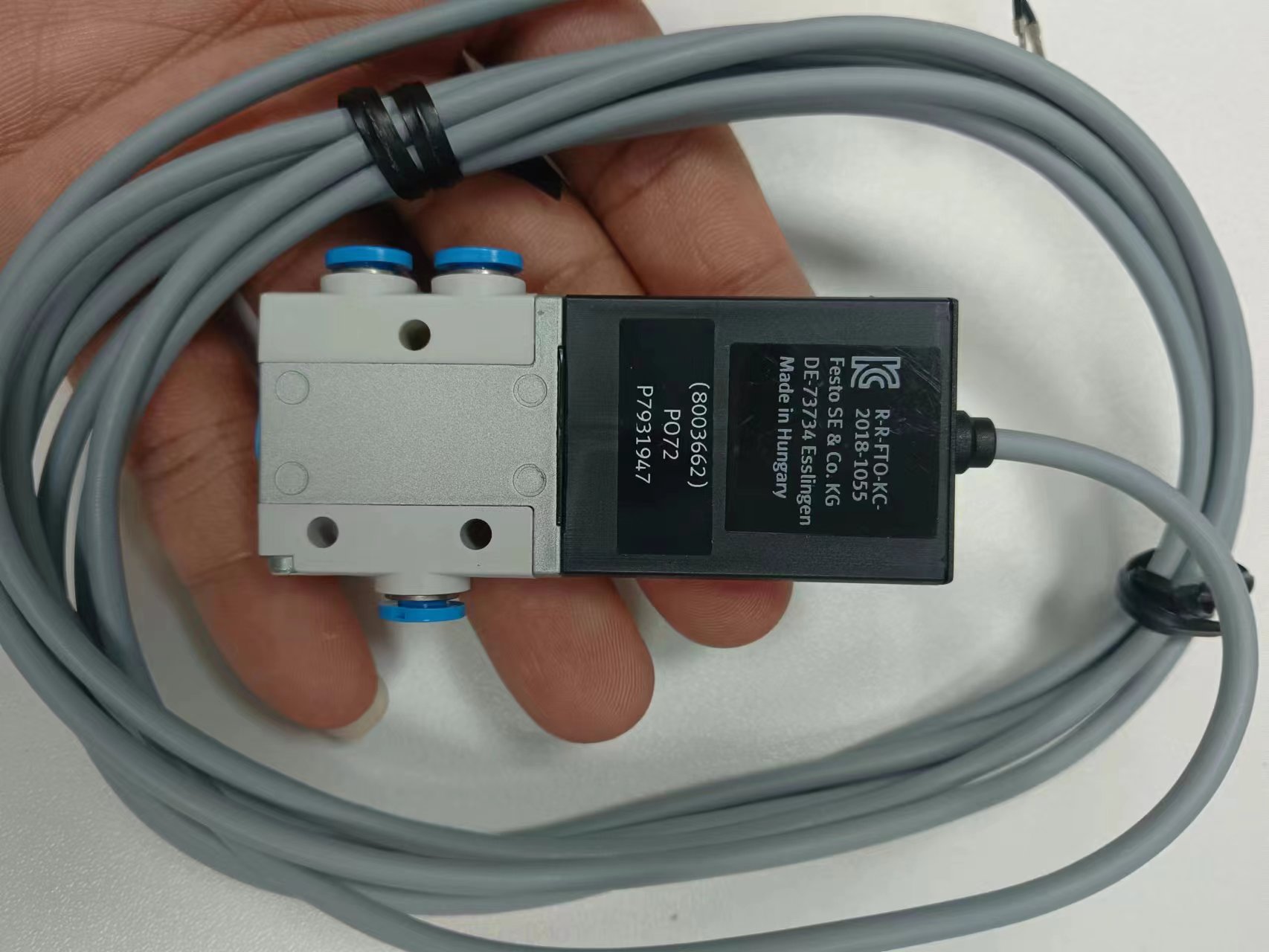

德国FESTO费斯托电磁阀MHE2-MS1H-32G-QS-4-K技术参数

 更新时间:2025-12-03 点击量:29

阀功能

两位三通,常闭,单稳态

驱动方式

电控

宽度

10 mm

标准额定流量(根据 DIN 1343 标准化)

100 l/min

工作气口

QS-4

工作电压

24V DC

工作压力

-0.09 Mpa ... 0.8 Mpa

工作压力

-0.9 bar ... 8 bar

工作压力

-13.05 psi ... 116 psi

结构特点

压力释放提动阀

复位类型

弹簧复位

防护等级

IP55

认证

RCM 商标

c UL us - 认证 (OL)

CE 认证(见合格声明)

符合欧盟电磁兼容性指令

符合欧盟 RoHS 指令

CE 标记(见合格声明)

符合英国 EMC 指令

符合英国 RoHS 指令

公称通径

2 mm

网格尺寸

14 mm

宽度尺寸注意事项

阀之间的最小距离为 4 mm

排气功能

带节流选项

密封原理

软密封

安装位置

可选

手控装置

按钮式

先导类型

直接

流向

有限可逆

符号

00991308

搭接

重叠

反极性保护

双极性的

附加功能

火花抑制

保持电流降低

保护电路

工作压力,可逆

-0.09 Mpa ... 0.1 Mpa

工作压力,可逆

-0.9 bar ... 1 bar

工作压力,可逆

-13.05 psi ... 14.5 psi

大开关频率

330 Hz

关闭时间

2 ms

打开时间

1.7 ms

关闭时间公差

+10%/-30%

打开时间公差

+10%/-30%

从 1 Hz 开始的开关时间分布

0.2 ms

持续通电率

100%

线圈的特性参数

24 V DC:低电流相位 1.25 W,高电流相位 5.0 W

允许的电压波动

+/- 10 %

工作介质

压缩空气,符合 ISO 8573-1:2010 [7:4:4]

工作和先导介质说明

可用润滑介质工作(之后须一直润滑介质工作)

抗振性

运输应用测试,严重性等级 2,符合 FN 942017-4和 EN 60068-2-6

环境和介质温度的限制

与开关频率的关系(参见图表)

耐冲击性

冲击测试,严重性等级 2,符合 FN 942017-5 和 EN 60068-2-27

耐腐蚀等级 CRC

2 - 中等耐腐蚀能力

油漆湿润缺陷物质(PWIS)符合性

VDMA24364-B1/B2-L

洁净室适用性,根据ISO 14644-14

6 级,符合 ISO 14644-1

介质温度

-5 °C ... 60 °C

环境温度

-5 °C ... 60 °C

产品重量

60 g

电气接口

电缆

电缆长度

2.5 m

安装方式

带通孔

气接口,气口 1

QS-4

气接口,气口 2

QS-4

气接口,气口 3

QS-4

材料说明

RoHS 合规

密封件材料

HNBR

NBR

外壳材料

涂层压铸锌

电缆护套材料

PUR

螺钉材料

镀锌钢
