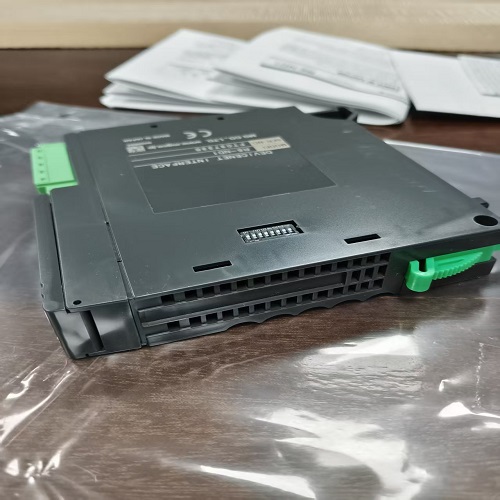

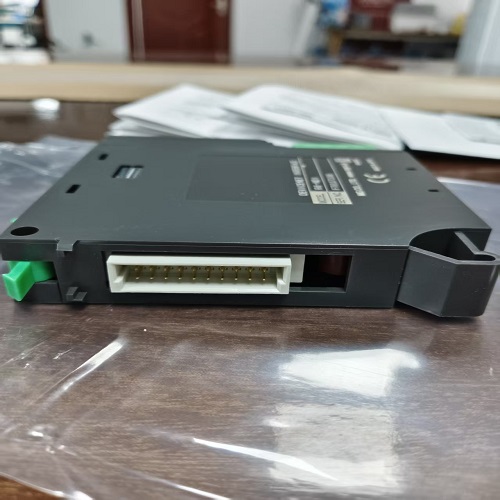

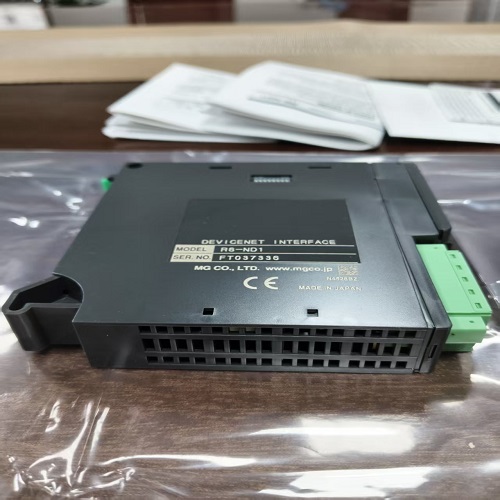

日本进口M-SYSTEM爱模远程I/O模块R6-ND1技术参数

通讯卡

主要功能和特点（用于 DeviceNet）

● 用于将模拟和数字输入/输出信号输入和输出到现场总线

（DeviceNet） 的远程 I/O 卡

● 节省空间和低功耗

● 兼容

各种直接输入信号 应用示例

● 用于 DCS 和 PLC 的远程 I/O

可选规格

◆涂层（详情请参阅我们的网站。

/C01：硅胶涂层+1,000日元

/C02：聚氨酯涂层+1,000日元

相关设备

・ 配置器连接电缆

（格式：MCN-CON 或 COP-US）、

配置器软件（格式：R6CON）、

EDS 文件

配置器软件和 EDS 文件可从我们的网站下载。

设备规格

连接方式

：DeviceNet：连接器型欧式接线端子

（适用电线尺寸：0.2~2.5mm2，剥线长度7mm）

・内部通信总线：连接到

底座（类型：R6□-BS） ・内部电源：

从底座供电（格式：R6□-BS） 连接数量：最多 32 个单元（64 个模拟点）

隔离：DeviceNet-内部通信总线

内部电源之间的占用面积 设置：区域 1 和 2 通过侧面的拨码开关设置

DeviceNet 规格

通信电缆：符合DeviceNet的电缆

输入/输出数据区域设置：通过侧拨开关设置

输入/输出数据区域大小节点地址设置：00~63 通信

速度设置：125kbps、250kbps、500kbps（通过拨码开关

设置）

NS显示灯：红/绿双色LED，显示

网络运行状态MS显示灯：红/绿双色LED，显示内部通信运行状态

安装规范

通信电源电压：11~25V DC（由通信连接器供电）

通信电源电流：50mA以下

工作温度范围：-10~+55°C

工作湿度范围：30~90%RH（无冷凝）

环境气氛：无腐蚀性气体，无严重粉尘

安装：安装在底座上（格式：R6□-BS）

安装重量：约100g

性能

隔离电阻：100MΩ以上/500V DC

耐压：DeviceNet-内部通信总线和内部电源

2000V AC 1分钟

适合规格

符合欧盟指令：

电磁兼容性指令（EMC指令）

EMI EN 61000-6-4

EMS EN 61000-6-2

RoHS指令
